Штуцер FE DL15 BSP 1/2 (корпус)

Универсальные штуцеры серии F 24 (конус 24° по DIN 2353), оснащённые уплотнением типа E (ISO 1179), представляют собой специализированные быстроразъёмные соединения для труб, которые оптимизируют монтаж и обслуживание. Благодаря сочетанию дюймовой резьбы BSP и такого уплотнения типа E (BSP), они идеально подходят для частой сборки и разборки линий, особенно в контрольно-измерительных комплексах и испытательных стендах.

Ключевые параметры:

• Исполнение: Конус 24° (DIN 2353) с уплотнением типа E по ISO 1179.
• Резьба: Наружная дюймовая цилиндрическая (BSP).
• Материалы: Углеродистая сталь с цинковым покрытием или нержавеющая сталь (AISI 316/304) для повышенной коррозионной стойкости.

Примечание: Изделие не соответствует норме ISO 8434-1 и поставляется под заказ. В артикуле (напр., 104904.1) замена первых двух цифр на «11» обозначает корпус из нержавеющей стали AISI 316, на «14» — гайку из AISI 304.

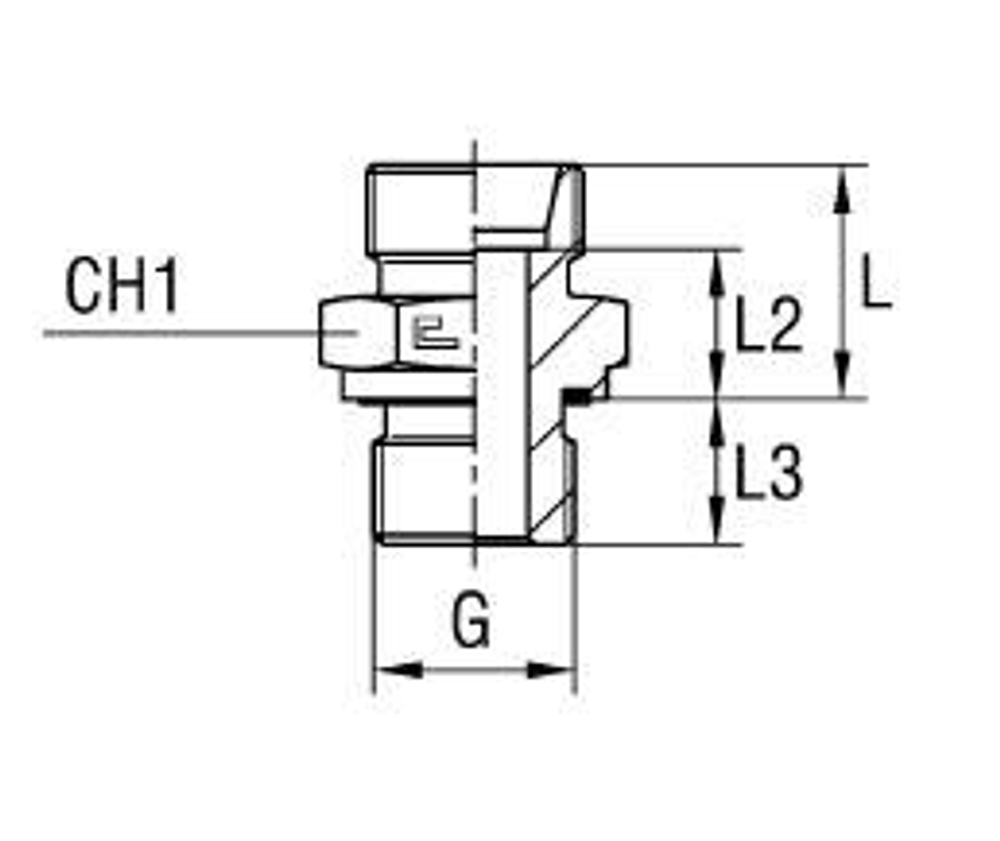

Пример типовых размеров (арт. 104904.1, резьба 12×1.5):

• L1: 39.5 мм
• L2: 32.5 мм
• L3: 8 мм
• CH1/CH2: по 17 мм

Применение

Штуцеры F 24 с уплотнением типа E широко применяются для создания быстроразъемных соединений в трубопроводных системах, особенно при подключении измерительных устройств. Эти соединения обеспечивают герметичность и легкость в эксплуатации, что делает их идеальными для использования в различных промышленных областях.
